| 類型 : | 有線電視設備 |
| 功能 : | 光學接收 |
| 認證 : | ISO, RoHS |
| 條件 : | 最新 |
| 材料 : | PC+ABS |
| 顏色 : | 灰白色+黑色 |
| 型號: | HSGS10076D |
| 運輸包裝: | 珍珠棉+紙箱 |
| 起源 : | 中國,寧波 |
| 商標 : | 環順 |
| 規格 : | 60(L)x60(W)x20(H)mm |
| 海關編碼 : | 8517622990 |

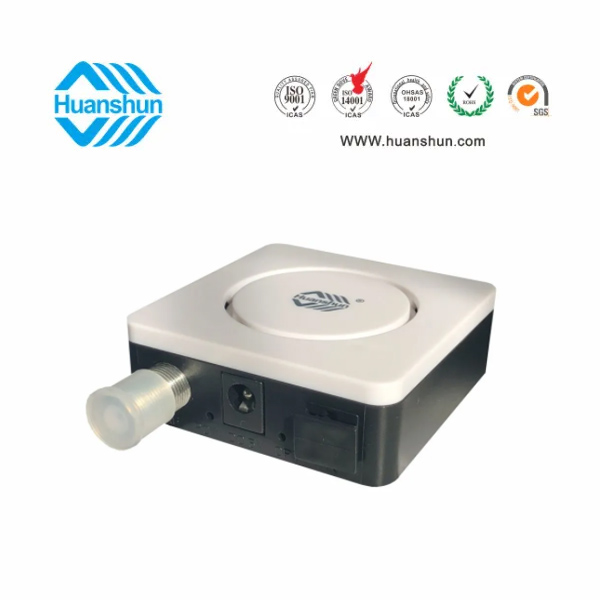

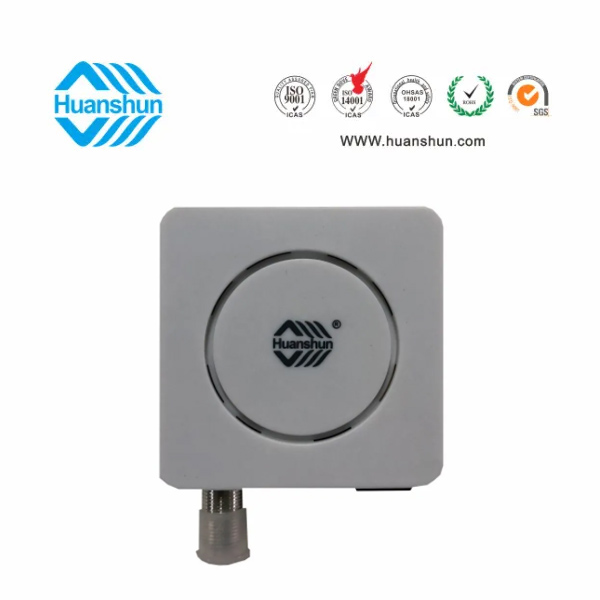

環順的HSGS10076D光接收機是專為CATV網絡的FTTH 應用而設計的入戶濾波型光接收機。具有結構小巧緊湊、式樣美觀、 應用方便等 特點，在高達1000Mhz的帶寬下能夠提供穩定的輸出電平和優異的性能指標，具有極寬的光功率工作范圍。
本系列產品選用超低光功率接收和波片反射濾波技術，全砷化鎵放大，光控AGC功能，光接收功率在-15～-5dBm時RF76dBuv穩定輸出。
█ 超低-18dBm光功率接收MER>28dB，1000MHz工作帶寬；
█ 1545～1565nm濾波型接收， 應用于1纖3波光網絡；
█ 穩定可靠AGC控制功能，-15～-5dBm/RF76dBuv恒定輸出；
█ 完善的浪涌抑制電路，改善抗雷擊和預防浪涌沖擊的能力；
█ 電源、光功率工作狀態LED顯示；
█ 低功耗設計，整機功耗小于2.0W；
█ 主機性能通過國家廣播電影電視總局檢測中心檢測，并獲得廣播電視設備器材入網認定證書；
█ 整機性能通過電磁兼容和安全性能檢測。獲國家強制性產品（CCC）認證。
項 目 | 單位 | 性能指標 | ||
光 | 光接收波長范圍 | nm | 1540/1565 | |
響應度 | A/W | ≥0.85/≥0.9 | ||
接收光功率范圍 | dBm | -2～-18（建議-9～-12） | ||
光反射損耗 | dB | ≥50 | ||
光纖連接器 | / | SC/APC | ||
射頻特性 | 帶寬/不平度 | MHz/dB | 47～1000/≤±1 | |
輸出電平 | dBuv | 76±1(-15～-5dBm) | ||
反射損耗 | dB | ≥14（特性阻抗75Ω） | ||
RF輸出接口 | / | 公制或英制（1路輸出） | ||
MER（閉均衡） | dB | ≥25（64QAM）≥31（256QAM) | -12dBm接收，光鏈路94數字頻道 | |
MER（開均衡） | dB | ≥32（64QAM）≥34（256QAM) | ||
誤碼率（BER） | / | ≤1×10-4 | 至少測100個比特 | |
CNR/CTB/CSO | dB | ≥44≥58≥58（-9dBm/76dBuv時） | ||
其它 | 供電/功耗 | V/W | 外置AC155~255V→DC5/2 | |
工作/儲存溫度 | ℃ | -30～55/-40～75 | ||
工作/儲存濕度 | % | 5～80（不冷凝） | ||
結構尺寸 | mm | 60×60×20 | ||
FTTH三網融合組網方式中，數據信號通過OLT的PON口輸出，有線電視信號通過1550光發射機輸出，再經過帶內部集成的分光器、光放、合波器的EYDFA光放大器，每端口輸出為一纖三波光信號。然后再通過光分路（ODF）到用戶端，如純接收有線電視光信號的則 應用HSGS10076D帶1550nm濾波的光接收機。詳見以下示意圖：
產品名稱 | 型號 | 技術參數 |
濾波型FTTH光接收機 | HSGS10076D | 1540~1565nm接收，-5~-15dBm/RF 76dBuv恒定輸出，外接90~255V 5V 0.5A電源適配器 |
